电机端子正确接线方法

北京电机维修  http://www.bjwushuibeng.com

    电机端子接线，安全是第一位的。一旦相序接错，电机就可能反转，甚至烧毁。接线其实并不复杂，核心就是认清铭牌、找对端子、接对线路。

为你整理了通用的标准化接线流程，以及两种最常见场景的具体指南：

第一步：通用安全流程

无论什么电机，都建议遵循以下步骤：

1. 彻底断电：必须切断电源，并挂上“禁止合闸”警示牌。用验电笔确认无误后再操作。

2. 认清铭牌：电机铭牌是关键。你需要找到两个核心参数：

   · 接线方式：会明确标注 “Δ”（三角形）或 “Y”（星形）接法。

   · 额定电压：例如 220/380V，表示不同接法需接入对应电压。

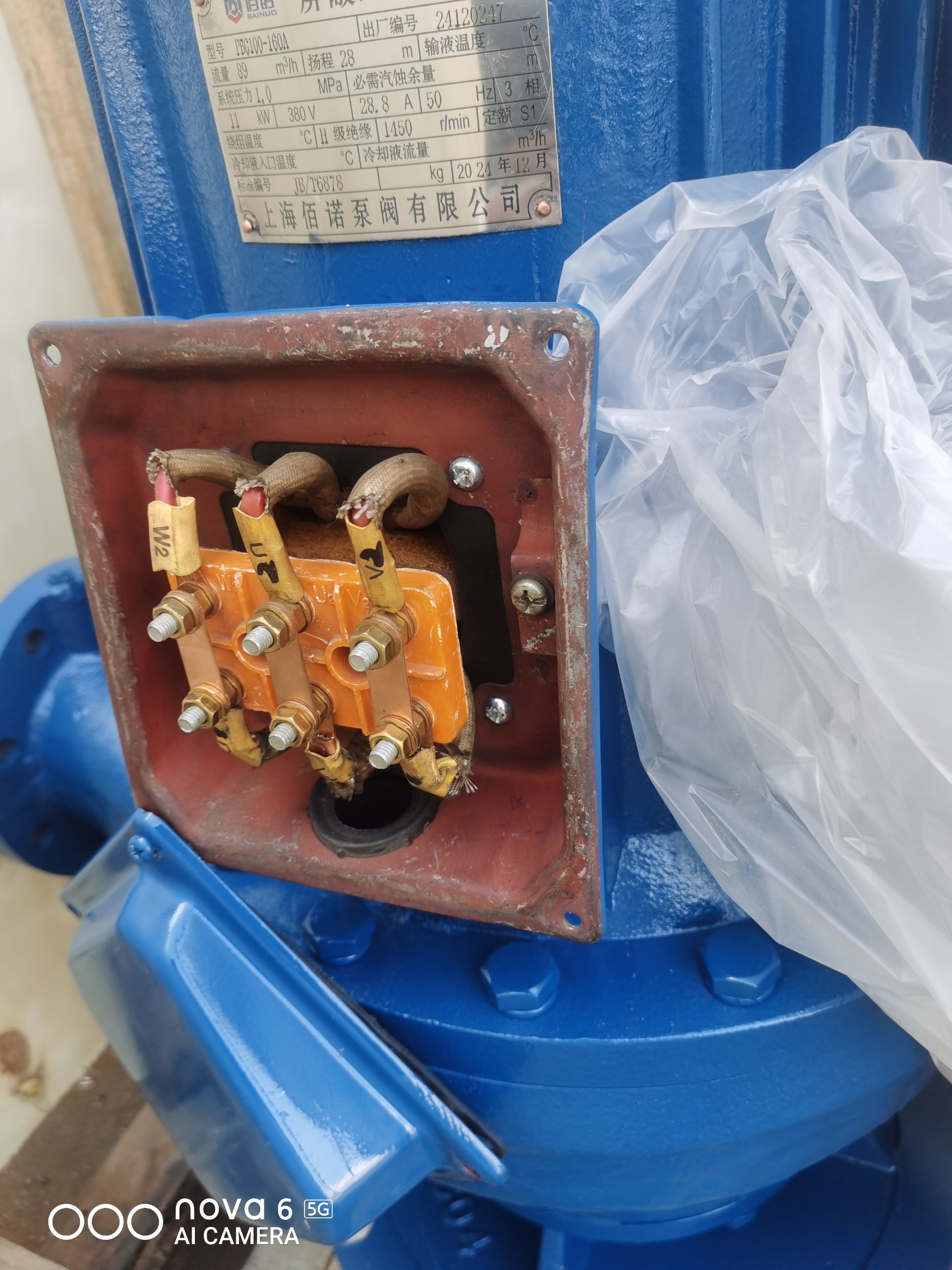

3. 核对端子：打开接线盒，检查端子标记。单相电机通常是 U1/U2，三相电机通常是 U1/U2, V1/V2, W1/W2。

第二步：三相电机的接线

三相电机是工业中最常见的，核心是根据电压和铭牌指示来接。

· 星型接法（Y，适用于3kW及以下小功率电机）

  · 操作：将 U2、V2、W2 这三个端子用连接片短接在一起。然后，将三相电源线 L1、L2、L3 分别接到 U1、V1、W1 上。

  · 目的：降低启动电流，绕组承受的电压为 220V。

· 三角型接法（Δ，适用于4kW及以上大功率电机）

  · 操作：竖着连接端子。用三片连接片将 U1-W2、V1-U2、W1-V2 分别连接。然后，将三相电源线 L1、L2、L3 分别接到 U1、V1、W1 上。

  · 目的：让电机在额定电压 380V 下输出额定功率。

如何判断接法？

看电机铭牌上的电压说明：

· 如果铭牌写 “380V 接法 Y”：就接星型。

· 如果铭牌写 “380V 接法 Δ”：就接三角型。

· 如果铭牌写 “220/380V”：表示 220V 时用 Δ 接法，380V 时用 Y 接法。

 第三步：单相电机的接线

单相电机通常用于家用，如风扇、水泵，需要接火线、零线和电容。

· 识别端子：主要看 U1、U2、Z1、Z2。

· 接线逻辑：

  · 电容：接在 Z1 和 Z2 上。

  · 电源：火线（L）接 U1（或U1与Z1的公共点）；零线（N）接 U2。

· 注意：如果需要改变电机转向，只需将连接电容的 Z1 或 Z2 线与电源线的接点对调即可。

 第四步：检查与试车

接线完成后，务必做好以下检查：

1. 检查连接片：确保连接片安装牢固，方向正确（这是新手最易出错的地方）。

2. 检查端子螺丝：用螺丝刀压紧所有接线柱，确保导线接触良好，没有毛边导致短路。

3. 检查接地线：将接地线可靠地接在电机外壳的接地螺丝上。

4. 试转向：点动电机，看风扇叶的转向是否与箭头指示一致。如果反转，任意调换两根火线（如L1和L2）的位置即可。

 不同场景接线指南

电机类型 核心关注点 关键操作 避坑指南

家用水泵/风扇 分清主副绕组 电容接副绕组（Z1/Z2），电源接主绕组（U1/U2） 如果电机嗡嗡响不转，通常是电容损坏或接错。

工业风机/泵类 功率大，注意转向 接线后必须点动试转，确认转向正确 反转会导致风量变小、电流剧增，长时间会烧电机。
