   双速电机，顾名思义，就是一种可以通过改变接线方式来实现两种不同转速运行的电动机。

它的核心原理基于交流异步电动机的转速公式：

n = (60 × f) / p

其中：

· n 是电动机的转速（转/分钟）。

· f 是电源频率（赫兹），在中国为50Hz。

· p 是电动机的磁极对数。

从公式可以看出，在频率 f 固定不变的情况下，电动机的转速 n 与磁极对数 p 成反比。磁极对数越多，转速越慢；磁极对数越少，转速越快。

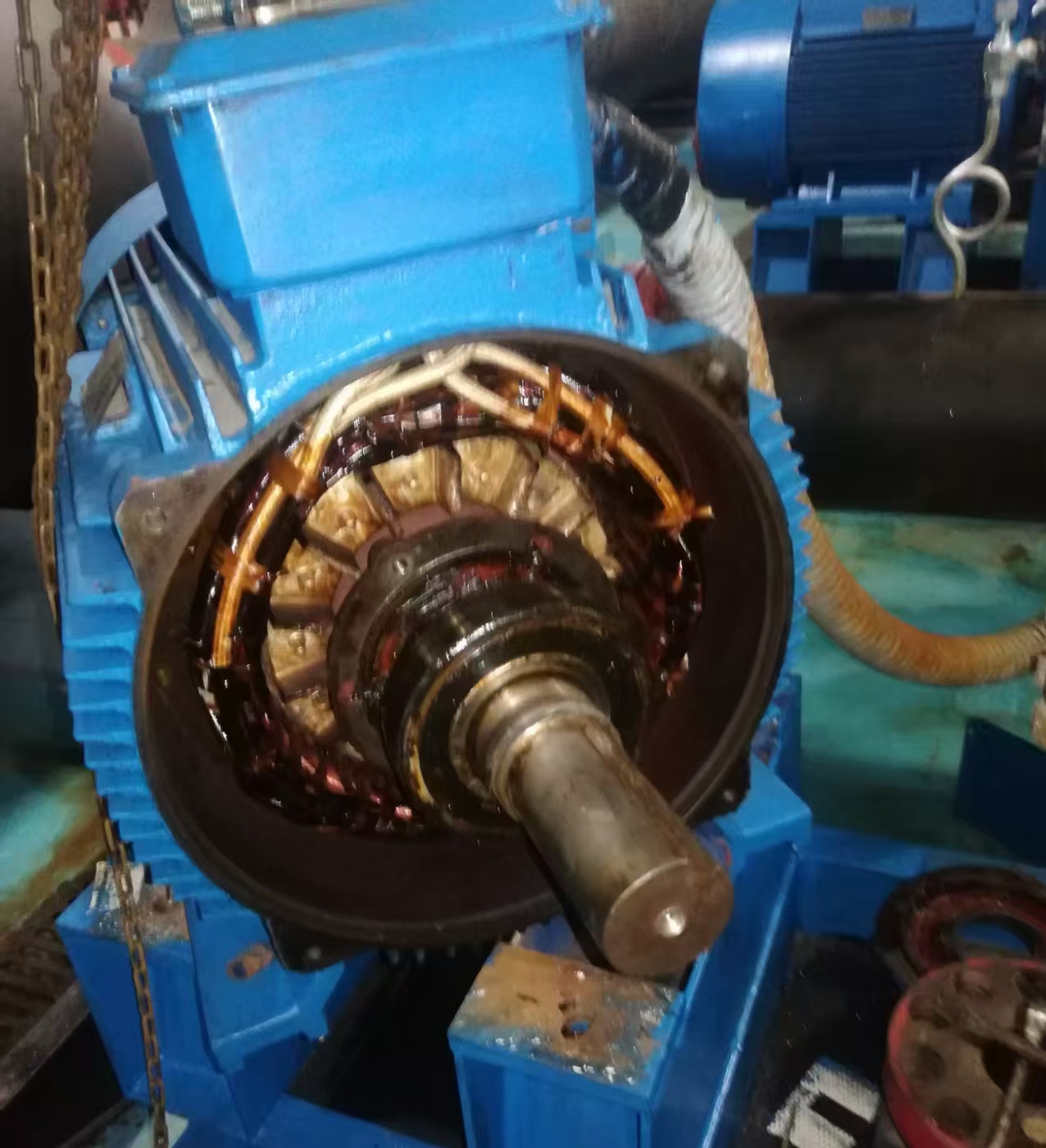

双速电机就是通过改变其定子绕组的连接方式，来改变所产生的磁极对数，从而实现变速。

---

实现变极的主要方法

最常见的实现方法是 “单绕组变极” ，即在同一套定子绕组上，通过改变外部接线的连接方式（如星形Y、三角形Δ、双星形YY等），来构造出不同的磁极对数。

下面以最常用的 【2极/4极】 双速电机为例，说明其原理：

1. 低速档（4极，约1450 rpm）

· 连接方式： 三角形连接

· 原理： 当绕组接成三角形时，电流在绕组中流动的方向使得产生的磁场具有4个磁极（2对磁极）。

· 根据公式： n = (60 × 50) / 2 = 1500 rpm（实际约1450 rpm due to slip）

· 特点： 输出扭矩大，但转速慢。适用于需要大力矩、低速启动或运行的场景。

2. 高速档（2极，约2850 rpm）

· 连接方式： 双星形连接

· 原理： 当绕组接成双星形时，通过改变绕组部分线圈的电流方向，使得产生的磁场变为2个磁极（1对磁极）。

· 根据公式： n = (60 × 50) / 1 = 3000 rpm（实际约2850 rpm）

· 特点： 转速高，但输出扭矩相对较小。适用于需要高速运行的场景。

工作过程简化理解：

你可以把绕组想象成一组电磁铁。在4极接法时，它们被组织成N-S-N-S四个磁极交替排列。当切换到2极接法时，通过改变电流路径，相当于把其中一对N-S磁极“合并”或“消除”了，只剩下一个N极和一个S极，从而实现了磁极对数的减半和转速的翻倍。

控制与接线

双速电机的控制通常需要一个专用的 【双速电机控制器】 或通过接触器组合来实现。

· 控制逻辑： 控制器通过控制不同接触器的吸合与断开，来改变电机接线端子的连接方式，从而实现速度切换。

· 重要原则： 在进行速度切换时，必须先断电或确保电机已停止，否则会产生巨大的电流冲击，损坏电机和开关设备。但也有专门设计的“恒功率”或“恒转矩”型双速电机允许在特定条件下切换。

双速电机的优缺点

优点：

1. 结构简单，成本较低： 相比于变频器，双速电机本身结构不复杂，成本优势明显。

2. 坚固可靠，维护方便： 没有复杂的电子元件，更适用于恶劣环境。

3. 效率高： 在两种速度下都能以接近额定负载的状态高效运行。

4. 控制简单： 不需要复杂的调速装置。

缺点：

1. 有级调速： 速度是固定的两级，不能像变频器那样实现平滑无级的调速。

2. 速度选择有限： 通常只有两种速度，三种速度的电机已经比较复杂和少见了。

3. 启动有冲击： 切换速度时仍有电流和机械冲击。

应用场景

双速电机广泛应用于不需要平滑调速，但需要两种不同工作模式的场合：

· 风机、水泵： 这是最经典的应用。高速档用于高负荷需求（如夏季最大风量/水量），低速档用于低负荷需求（如夜间或春秋季），实现显著的节能效果。

· 机床： 高速用于精加工，低速用于粗加工或攻丝。

· 起重机、卷扬机： 高速用于空载或轻载运行，低速用于重载提升，保证安全。

· 搅拌机： 高速用于快速混合，低速用于慢速搅拌。

总结

特性 低速档 高速档

原理 绕组接法形成多极磁场 绕组接法形成少极磁场

连接方式 通常为 三角形 通常为 双星形

转速 低 高

扭矩 大 小

功率 小（近似恒转矩）或 等功率 大（近似恒转矩）或 等功率

核心记住： 双速电机的本质就是通过改变定子绕组的接线方式，来改变磁极对数，从而改变同步转速。它是一种简单、经济、可靠的调速方案。
